产品介绍
粗过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,当流体流进置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出, 当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
全自动冲洗过滤器(KSQ型)具有自动剥离系统和控制系统。
1、自动剥离系统:杂质堵塞过滤器通道后,自动剥离系统启动,刮除滤网表面杂质达到滤网再生目的,同时杂质收集在滤器下部储槽,最终通过排放口排放。
2、控制系统:自清洗装置的启动是由定时器控制,当设置的时间达到时,自动清洗装置便自动启动;自清洗装置也可由压差感应器控制;推荐使用定时器控制。

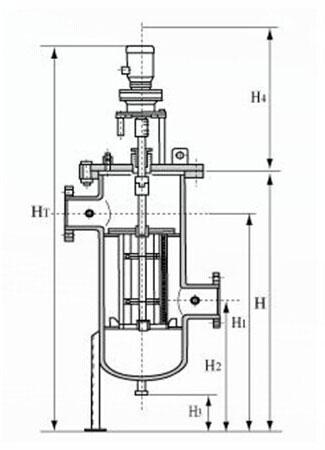

产品结构
产品技术参数
【主要技术参数】:
1、粗过滤器滤芯材质:滤框、滤网均为不锈钢。
2、法兰标准:HG20592-2009 PN1.0 当客户需用GB、SH、JB、ANSI、DIN、JIS等标准或改变压力等级时,请在订货合同中注明。
3、制造、检测标准:SH/T3411-1999、HG/T21637-1991标准。或客户标准。
4、主要材质:
壳体材质 | 连接方式 | 法兰型式 | 法兰密封面型式 | |
碳钢CS | 螺纹连接 | 内螺纹RcF | 板式平焊(PL) | 平面(FF) |
黄铜H62 | 外螺纹RcM | 带颈平焊(SO) | 突面(RF) | |
碳钢/PTFE | 焊接连接 | 对焊BW | 带颈对焊(WN) | 凹凸面(MFM) |
不锈钢304 | 承插焊SW | 螺纹法兰(Th) | 环连接面(RJ) | |
不锈钢304L | 法兰连接 | 对焊环松套法兰(PJ/SE) | 榫槽面(TG) | |
不锈钢316 | 平焊环松套法兰(PJ/RJ) | |||
不锈钢316L | 承插焊法兰(SW) | |||
特材Ti |
【主要外形尺寸】:
DN | L | H1 | H2 | H3 | H4 | HT | H |
50 | 350 | 600 | 380 | 100 | 460 | 1250 | 720 |
100 | 480 | 840 | 500 | 100 | 660 | 1530 | 1000 |
150 | 560 | 1120 | 660 | 120 | 870 | 1910 | 1320 |
200 | 640 | 1240 | 700 | 120 | 1000 | 2090 | 1480 |
250 | 700 | 1460 | 820 | 140 | 1250 | 2350 | 1700 |
300 | 920 | 1920 | 1040 | 140 | 1550 | 2980 | 2240 |
400 | 1120 | 2360 | 1260 | 160 | 1910 | 3530 | 1760 |
500 | 1400 | 2790 | 1440 | 200 | 2300 | 4150 | 3290 |
600 | 1600 | 3140 | 3140 | 220 | 2600 | 4550 | 3690 |
安装维护
1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;
2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
订货须知
订货时须确定以下参数:①口径; ②工作压力; ③材质;④法兰标准; ⑤介质;⑥操作压力;以便给您提供合适的产品。
