产品介绍
Y型过滤器是输送介质管道上不可缺少的一种装置。通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。具有操作简单、安装清洗方便、纳污量大等优点。
【选型基本原则】:
1、进出口通径原则:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致;
2、公称压力基数:按照过滤管路可能出现的最高压力确定过滤器的压力等级;
3、孔目数的精细选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”;
4、Y型过滤器具体材质用:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

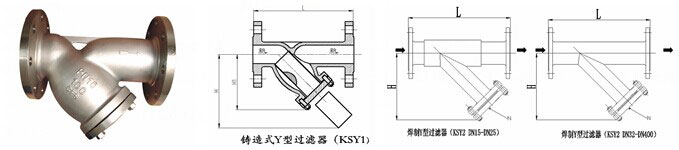

产品结构
产品技术参数
【主要技术参数】:
1、工作温度(℃):碳钢:-30~380℃;不锈钢:-80~450℃;
2、工作压力(MPa):0.6~5.0MPa;
3、壳体材质:A3、SS304、SS304L、SS316、SS316L、衬PP、H62等;
4、密封材质:耐油石棉橡胶、丁腈橡胶、聚四氟乙烯;
5、粗过滤滤芯材质:滤框滤网均为不锈钢;
6、过滤滤芯材质:钛合金烧结滤芯,不锈钢折叠滤芯、聚四氟折叠滤芯、聚丙烯折叠滤芯、金属纤维烧结管毡、陶瓷;
7、法兰标准:HG20592~97PN1.0当客户需用GB、SH、HGJ、JB或ANSI、JIS等标准或改变压力等级时,请在订货合同中注明;
8、制造、检测标准:执行GB150标准或客户标准。
【铸造Y型过滤器主要外形尺寸】:
公称通径DN | L | H1 | H | 有效过滤面积㎡ | |
25 | 1” | 160 | 80 | 160 | 0.00343 |
32 | 1 1/4” | 180 | 90 | 180 | 0.00486 |
40 | 1 1/2” | 200 | 100 | 240 | 0.00767 |
50 | 2” | 220 | 130 | 250 | 0.0160 |
65 | 2 1/2” | 250 | 165 | 350 | 0.02111 |
80 | 3” | 285 | 195 | 390 | 0.03029 |
100 | 4” | 300 | 230 | 450 | 0.04063 |
125 | 5” | 350 | 300 | 520 | 0.05589 |
150 | 6” | 380 | 335 | 580 | 0.07709 |
200 | 8” | 480 | 420 | 690 | 0.11967 |
250 | 10” | 545 | 500 | 800 | 0.19155 |
300 | 12” | 605 | 580 | 950 | 0.26738 |
350 | 14” | 660 | 640 | 1150 | 0.32535 |
400 | 16” | 780 | 700 | 1360 | 0.40946 |
450 | 18” | 850 | 790 | 1480 | 0.52837 |
500 | 20” | 885 | 875 | 1650 | 0.65385 |
600 | 24” | 1150 | 1000 | 1850 | 0.75275 |
【焊接式Y型过滤器主要外形尺寸】:
公称通径DN | L | H1 | H | 有效过滤面积㎡ | |
25 | 1” | 160 | 80 | 160 | 0.00343 |
32 | 1 1/4” | 180 | 90 | 180 | 0.00486 |
40 | 1 1/2” | 200 | 100 | 240 | 0.00767 |
50 | 2” | 220 | 130 | 250 | 0.0160 |
65 | 2 1/2” | 250 | 165 | 350 | 0.02111 |
80 | 3” | 285 | 195 | 390 | 0.03029 |
100 | 4” | 300 | 230 | 450 | 0.04063 |
125 | 5” | 350 | 300 | 520 | 0.05589 |
150 | 6” | 380 | 335 | 580 | 0.07709 |
200 | 8” | 480 | 420 | 690 | 0.11967 |
250 | 10” | 545 | 500 | 800 | 0.19155 |
300 | 12” | 605 | 580 | 950 | 0.26738 |
350 | 14” | 660 | 640 | 1150 | 0.32535 |
400 | 16” | 780 | 700 | 1360 | 0.40946 |
450 | 18” | 850 | 790 | 1480 | 0.52837 |
500 | 20” | 885 | 875 | 1650 | 0.65385 |
600 | 24” | 1150 | 1000 | 1850 | 0.75275 |
安装维护
1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;
2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;
4、如发现不锈钢钢丝网变形或损坏,需马上更换。
订货须知
订货时须确定以下参数:①口径; ②工作压力; ③材质;④法兰标准; ⑤介质;⑥操作压力;以便给您提供合适的产品。
